ブラシ付きモーターとブラシレスモーターの違いは何ですか?

科学技術が継続的に進歩し、社会が成熟するにつれて、モーター現代の産業や生活にとって重要な動力源であるモーターには、多種多様な種類とそれぞれの特徴があります。その中でも、ブラシ付きモーターとブラシレス モーターの 2 つの主流タイプがあり、それぞれに独自のアプリケーション シナリオと性能特性があります。この記事では、ブラシ付きモーターとブラシレスモーターを構造と動作原理の 2 つの側面から詳細に比較および分析します。

1. 構造の違い

名前が示すように、ブラシ付きモーターには内部にブラシデバイスが含まれています。この装置は主にカーボンブラシ、整流子（アーマチュアとも呼ばれます）、ブラシホルダーで構成されています。モーター電源の 2 つの接点として、カーボン ブラシが整流子に接触してこすり、それによって電圧と電流を導入または抽出します。ブラシ付きモーターのローターには巻線があり、電力が印加されると磁場が形成され、ステーターの磁極と相互作用してトルクを生成し、モーターを回転させます。

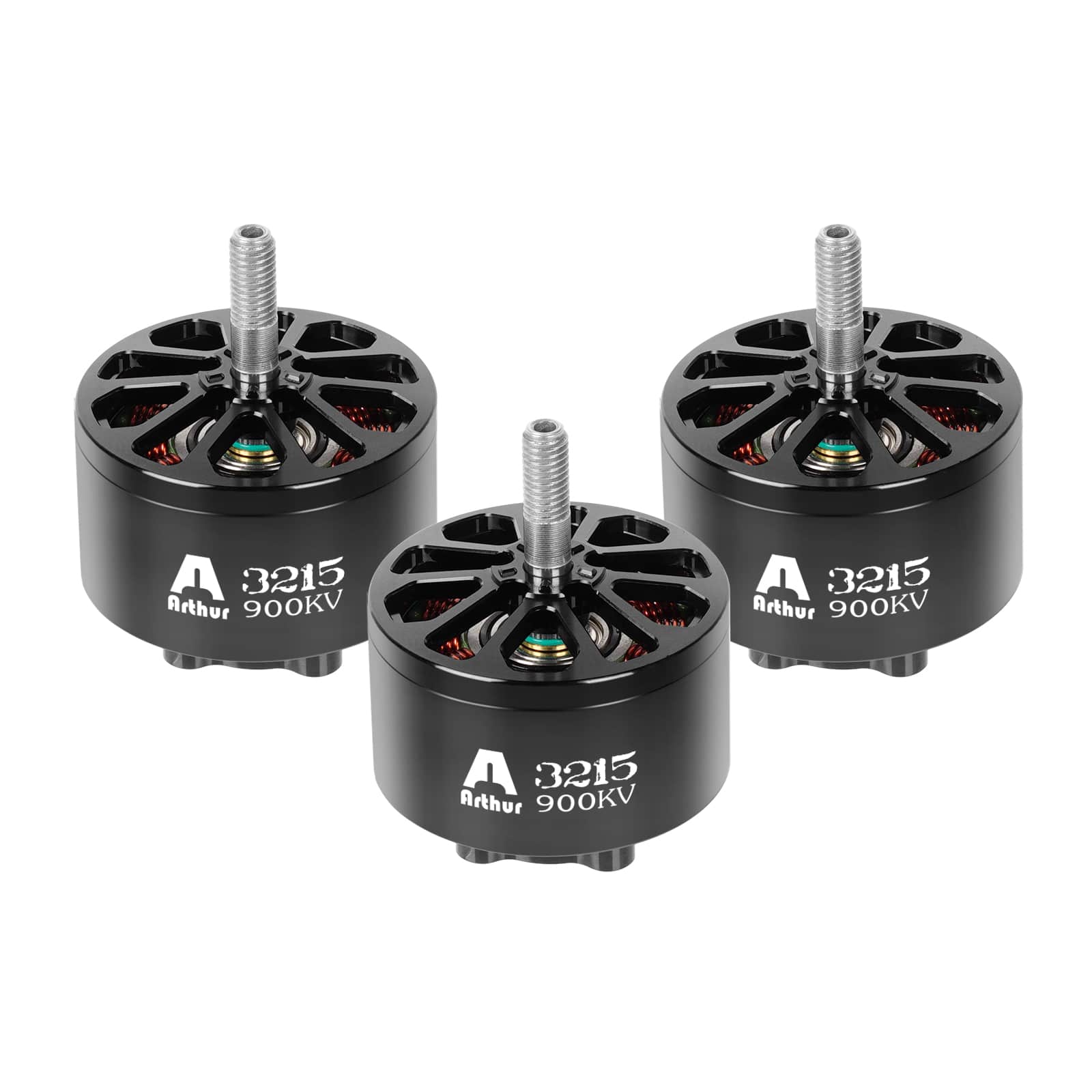

ブラシレスモーター従来のブラシデバイスを廃止し、代わりに電子整流技術を採用します。ブラシレス モーターのローターは通常、永久磁石材料で作られており、ステーターには多極巻線があります。ローターの位置を検出するために、ブラシレスモーター内部にも位置センサーが取り付けられています。さらに、ブラシレス モーターには、正確な速度とトルクの制御を実現するために電子速度レギュレーター (ESR) も装備する必要があります。

2. 動作原理の比較

ブラシ付きの動作原理モーターは比較的簡単です。モーターが作動すると、コイルと整流子が回転しますが、磁石とカーボンブラシは静止したままになります。ブラシと整流子の接触位置を変えることで、ステーターの向きやローターの磁極角度を変えることができ、モーターの回転方向を変えることができます。同時に、ブラシの電流を調整することにより、モーターの速度とトルクを制御できます。

ブラシレスの動作原理モーターはさらに複雑です。電子整流技術を使用し、位置センサーによってローターの位置を検出し、電子速度調整器内のパワーエレクトロニクスデバイスのオン/オフを制御して、固定子巻線電流の整流を実現します。この転流方式により、ロータの連続回転が実現するだけでなく、モータの動作効率が向上し、速度調整範囲も広くなります。
