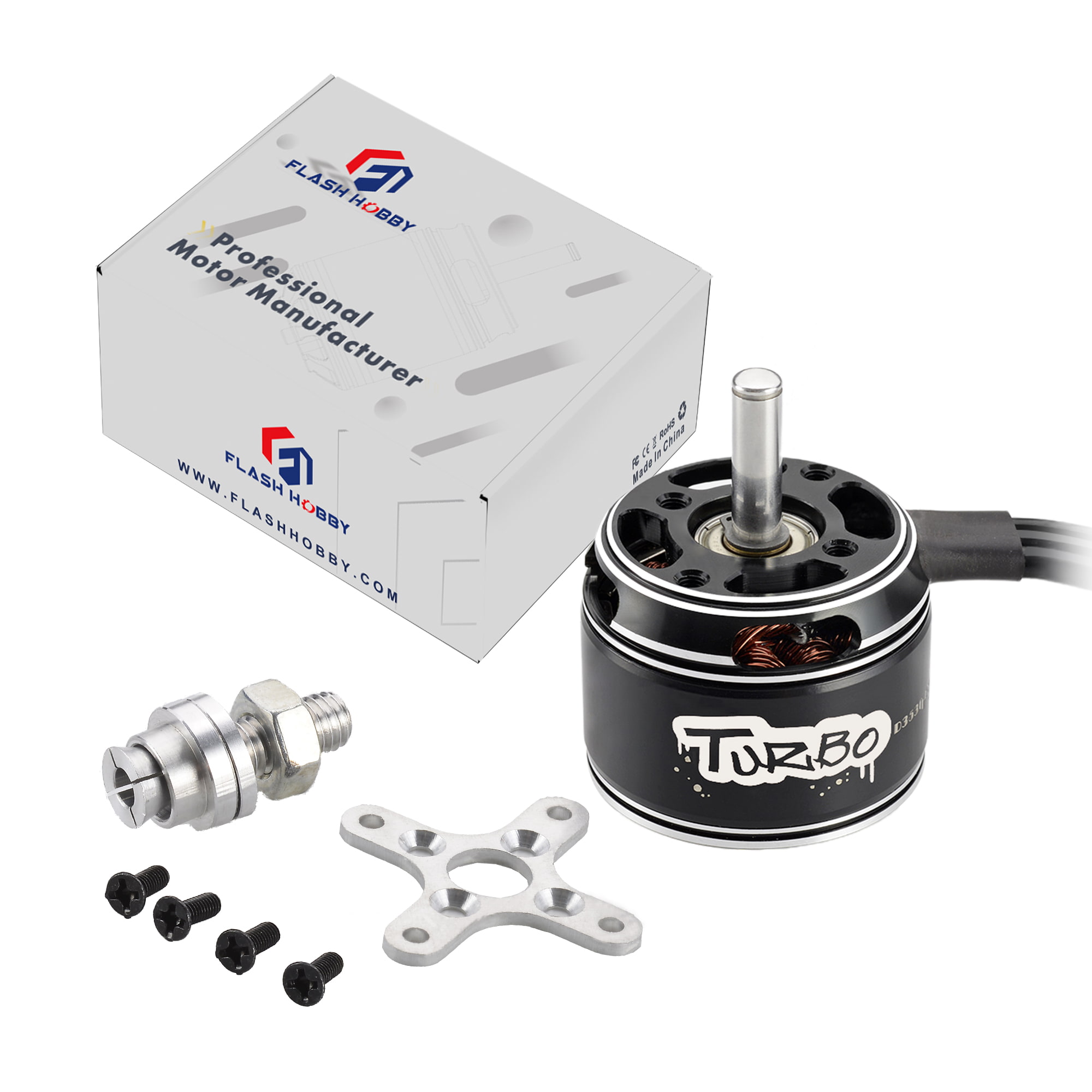

D3530EVO 固定翼モーター

●重量：75.1g(ワイヤー含む)
●モーターサイズ：35.3×30mm
●シャフトサイズ：5.0*47.5mm
●ステーター径：28mm
●ステーター高さ：8mm
●モーターマウント：19*25mm(M3*4)
●構成：12N14P
●KV値：1100KV、1400KV、1700KVまたはカスタムKV
以下は D3530EVO 固定翼モーターの紹介です。D3530EVO 固定翼モーターをよりよく理解していただくのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。

モデル:D3530EVO

お問い合わせを送信

D3530EVO ブラシレスDCモーターの応用例

3530EVO 固定翼モーターに関しては、人それぞれ異なる特別な懸念を持っていますが、当社が行うことは各顧客の製品要件を最大限に高めることであるため、当社の 3530EVO 固定翼モーターの品質は多くの顧客から好評を博し、多くの国で高い評価を得ています。フラッシュホビー 3530EVO 固定翼モーターは、特徴的なデザイン、実用的な性能、競争力のある価格を備えています。3530EVO 固定翼モーターの詳細については、お気軽にお問い合わせください。 D3530EVO（2808）ヘリコプタークレードルコーヒーマシンミルクティーマシン電気ボール盤草刈り機ロボットアーム用ブラシレスDCモーター

3530 EVO ブラシレス DC モーターの特長
48Hレベルマグネット
精密バランスローターテスト
14P12N 高トルクモーター設計
CNC 6061-T6 アルミニウムベル
高回転用輸入(NSK/NMB)ベアリング

高温耐性銅線巻線

3530 EVO ブラシレス DC モーターの仕様

重量：55.7g(ワイヤー含む)
モーターサイズ: 28 x 26mm
シャフトサイズ: 3.0*41.0mm
モーターマウント: 16*19mm(M3*4)
構成: 12N14P

選択用の 3530 EVO KV 値

KV 値: 1100KV、1400KV、1700KV またはカスタム KV

KV: 1100KV
最大ワット数: 380W
最大電流: 23.27A
無負荷電流: 1.16A/10V
抵抗: 97.5mΩ
バッテリー: 3-4S Lipo
推奨プロップ: 8インチプロップ

KV: 1400KV
最大ワット: 663W
最大電流: 42.97A
無負荷電流: 1.77A/10V
抵抗: 54.4mΩ
バッテリー: 3-4S Lipo
推奨プロップ: 8インチプロップ

KV: 1700KV
最大ワット数: 702.5W
最大電流: 44.92A
無負荷電流: 2.48A/10V
抵抗: 34.3mΩ
バッテリー: 3-4S Lipo
推奨プロップ: 7 インチプロップ

3530 EVO モーターの図面:

繋がり：

3530 EVO Brushless DC Motor Specification

3530 EVO Motor Drawing:

D3530 EVO RC Brushless Motor Test Datas

MOTOR TECHNICAL DATA:
ltem NO.	Volts(V)	Prop	Throttle(%)	CURRENT (A)	Power(W)	Thrust (g)	PRM	Efficiency (g/W)	Operating temperature(℃)
D3530-1100KV(EVO)	12.45	7x5	40%	3.10	38.6	221	6162	5.7	37.2℃
	12.43		50%	4.21	52.3	284	6874	5.4
	12.41		60%	5.30	65.8	311	7441	4.7
	12.38		70%	6.63	82.1	373	8097	4.5
	12.34		80%	8.83	109.0	436	8941	4.0
	12.28		90%	11.62	142.7	519	9862	3.6
	12.26		100%	13.00	159.4	565	10156	3.5
	12.82	APC8x6	40%	3.33	42.7	264	6299	6.2	38.3℃
	12.75		50%	4.53	57.8	331	7043	5.7
	12.60		60%	5.80	73.1	393	7639	5.4
	12.45		70%	7.36	91.6	446	8323	4.9
	12.43		80%	9.93	123.4	555	9178	4.5
	12.40		90%	13.29	164.8	670	10060	4.1
	12.33		100%	14.75	181.9	715	10347	3.9
	16.86	7x5	40%	4.65	78.4	352	7799	4.5	39.1℃
	16.75		50%	6.45	108.0	433	8691	4.0
	16.70		60%	8.35	139.4	513	9496	3.7
	16.50		70%	10.82	178.5	627	10363	3.5
	16.45		80%	14.86	244.4	753	11467	3.1
	16.32		90%	19.51	318.4	929	12467	2.9
	16.22		100%	21.52	349.1	958	12764	2.7
	16.77	APC8x6	40%	4.71	79.0	390	7660	4.9	39.6℃
	16.70		50%	6.56	109.6	477	8590	4.4
	16.65		60%	8.69	144.7	582	9370	4.0
	16.50		70%	11.44	188.8	695	10227	3.7
	16.48		80%	15.92	262.4	877	11264	3.3
	16.43		90%	21.12	347.0	1021	12125	2.9
	16.36		100%	23.27	380.7	1080	12349	2.8
D3530-1400KV(EVO)	12.39	7x5	40%	5.52	68.4	296	7357	4.3	38.5℃
	12.35		50%	7.56	93.4	352	8238	3.8
	12.31		60%	9.78	120.4	412	8985	3.4
	12.27		70%	12.31	151.0	504	9766	3.3
	12.18		80%	16.96	206.6	662	10790	3.2
	12.07		90%	22.19	267.8	784	11772	2.9
	12.01		100%	24.38	292.8	826	12111	2.8
	12.86	APC8x6	40%	6.41	82.4	442	6553	5.4	39.3℃
	12.80		50%	9.09	116.4	607	7405	5.2
	12.79		60%	12.93	165.4	756	8315	4.6
	12.69		70%	17.57	223.0	919	9142	4.1
	12.56		80%	23.26	292.1	1046	10014	3.6
	12.38		90%	30.30	375.1	1284	10721	3.4
	12.28		100%	32.63	400.7	1351	10891	3.4
	12.38	APC9x6	40%	6.01	74.4	356	6418	4.8	39.8℃
	12.34		50%	8.49	104.8	538	7272	5.1
	12.27		60%	11.96	146.7	693	8133	4.7
	12.19		70%	16.14	196.7	861	8949	4.4
	12.08		80%	21.74	262.6	1066	9773	4.1
	11.93		90%	28.34	338.1	1195	10569	3.5
	11.86		100%	30.83	365.6	1283	10790	3.5
	16.28	APC8x6	40%	8.58	139.7	654	7679	4.7	40.7℃
	16.19		50%	12.66	205.0	836	8724	4.1
	16.07		60%	18.34	294.7	1009	9730	3.4
	15.84		70%	24.11	381.9	1241	10598	3.2
	15.65		80%	31.61	494.7	1469	11341	3.0
	15.47		90%	40.16	621.3	1650	12010	2.7
	15.43		100%	42.97	663.0	1662	12070	2.5
D3530-1700KV(EVO)	12.65	7x5	40%	9.17	116.0	430	8664	3.7	39.6℃
	12.60		50%	12.77	160.9	522	9630	3.2
	12.52		60%	16.68	208.8	614	10457	2.9
	12.40		70%	21.83	270.7	762	11455	2.8
	12.23		80%	28.73	351.4	912	12538	2.6
	11.95		90%	37.08	443.1	1100	13430	2.5
	11.92		100%	40.81	486.5	1167	13725	2.4
	12.68	APC8x6	40%	9.29	117.8	502	8524	4.3	40.3℃
	12.61		50%	13.07	164.8	620	9477	3.8
	12.53		60%	17.41	218.1	737	10299	3.4
	12.42		70%	23.26	288.9	894	11222	3.1
	12.27		80%	31.38	385.0	1056	12150	2.7
	12.07		90%	41.31	498.6	1207	12963	2.4
	11.99		100%	44.51	533.7	1229	13224	2.3
	16.57	APC7x4	40%	10.37	171.8	545	11871	3.2	40.3℃
	16.49		50%	13.85	228.4	716	13091	3.1
	16.37		60%	17.67	289.3	869	14130	3.0
	16.14		70%	22.83	368.5	1046	15259	2.8
	15.92		80%	30.40	484.0	1255	16705	2.6
	15.65		90%	39.43	617.1	1474	17890	2.4
	15.64		100%	44.92	702.5	1577	18461	2.2
Notes: The test condition oftemperature is motor surface temperature in 100% throttle while the motor run 15 s.environment temperature 26℃
